TCP-3-滑动窗口

TCP/IP Comments

引言

TCP 是每发送一个数据，都要进行一次确认应答。如果上一个数据包收到应答再发送下一个。数据包往返时间越长，通信的效率就越低。

为解决这个问题，TCP 引入了窗口这个概念。即使在往返时间较长的情况下，也不会降低网络通信的效率

有了窗口，就可以指定窗口大小，窗口大小就是指无需等待确认应答，而可以继续发送数据的最大值

窗口的实现实际上是操作系统开辟的一个缓存空间，发送方主机在等到确认应答返回之前，必须在缓冲区中保留已发送的数据。如果按期收到确认应答，此时数据就可以从缓存区清除。

假设窗口大小为 3 个 TCP 段，那么发送方就可以连续发送 3 个 TCP 段，若中途若有 ACK 丢失，可以通过下一个确认应答进行确认

image-20201101115355797

图中的 ACK 600 确认应答报文丢失，也没关系，因为可以通话下一个确认应答进行确认，只要发送方收到了 ACK 700 确认应答，就意味着 700 之前的所有数据接收方都收到了。这个模式就叫累计确认或者累计应答

窗口的大小由哪一方决定？

TCP 头里有一个字段叫 Window ，即窗口大小。 接收端告知发送端自己还有多少缓冲区，发送方数据大小不能超过这个窗口大小，否则接收方无法正常接收数据

发送方的滑动窗口

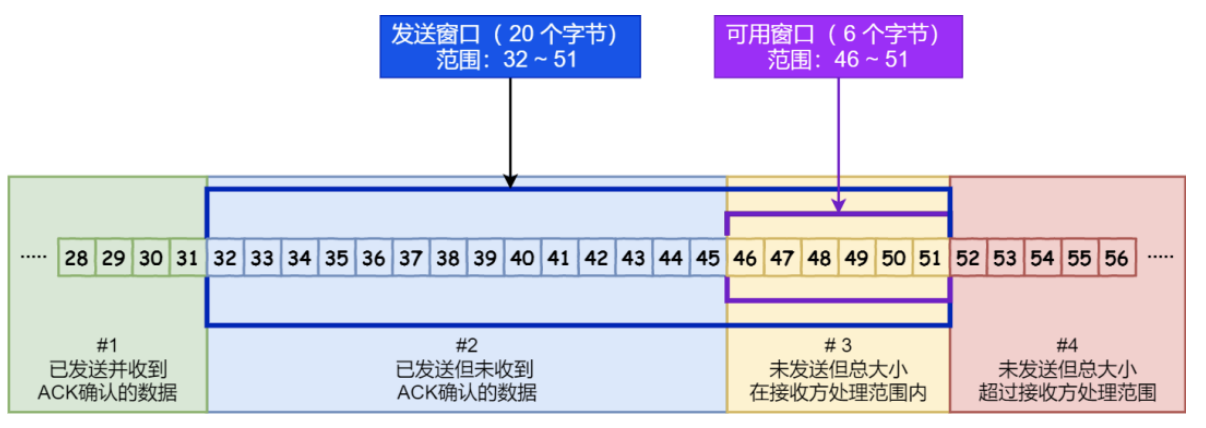

下图发送方缓存的数据，根据处理的情况分成四个部分，其中深蓝色方框是发送窗口，紫色方框是可用窗口：

image-20201101120939134

  • #1 是已发送并收到 ACK确认的数据：1~31 字节
  • #2 是已发送但未收到 ACK确认的数据：32~45 字节
  • #3 是未发送但总大小在接收方处理范围内（接收方还有空间）：46~51字节
  • #4 是未发送但总大小超过接收方处理范围（接收方没有空间）：52字节以后

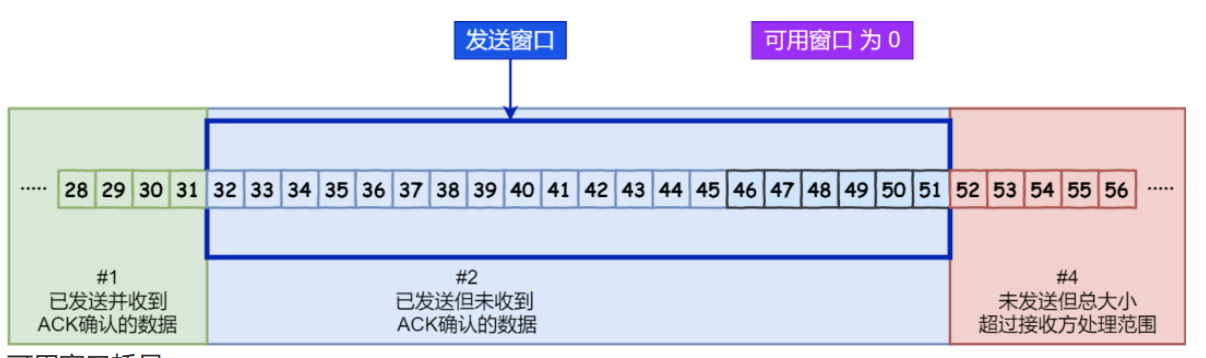

在下图，当发送方把数据全部都一下发送出去后，可用窗口为 0 ，表明可用窗口耗尽，在没收到 ACK 确认之前是无法继续发送数据

image-20201101121612682

在下图，当收到之前发送的数据 32~36 字节的 ACK 确认应答后，如果发送窗口的大小没有变化，则滑动窗口往右边移动 5 个字节，因为有 5 个字节的数据被应答确认，接下来 52~56 字节又变成了可用窗口，那么后续也就可以发送 52~56 这 5 个字节的数据了

image-20201102233457256

程序是如何表示发送方的四个部分的呢？

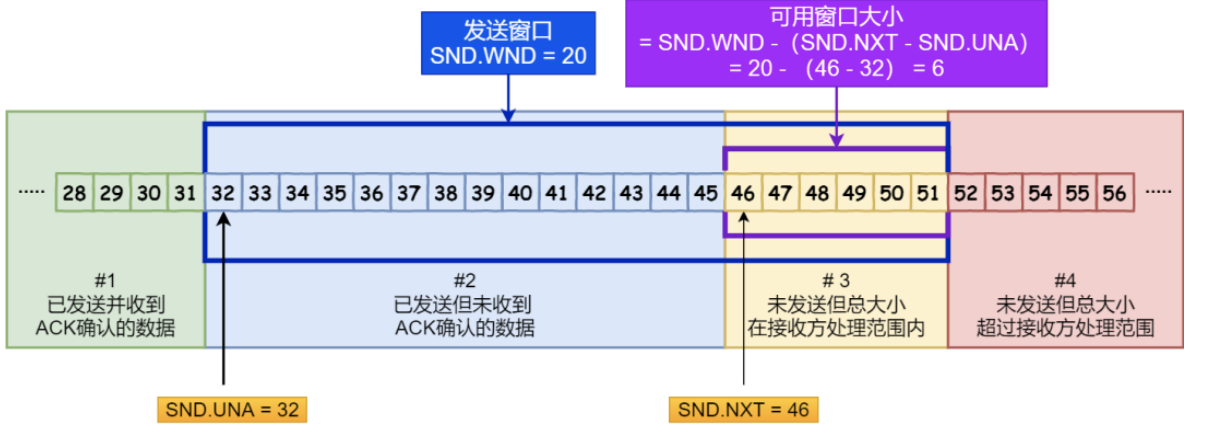

TCP 滑动窗口方案使用三个指针来跟踪在四个传输类别中的每一个类别中的字节。其中两个指针是绝对指针（指特定的序列号），一个是相对指针（需要做偏移）

image-20201102233619607

  • SND.WND：表示发送窗口的大小（大小是由接收方指定的）
  • SND.UNA：是一个绝对指针，它指向的是已发送但未收到确认的第一个字节的序列号，也就是 #2 的第一个字节
  • SND.NXT：是一个绝对指针，它指向未发送但可发送范围的第一个字节的序列号，也就是 #3 的 第一个字节
  • 指向 #4 的第一个字节是个相对指针，它需要 SND.NXT 指针加上 SND.WND 大小的偏移量，就可以指向 #4 的第一个字节了

可用窗口大小的计算就是： 可用窗口大 = SND.WND -（SND.NXT - SND.UNA）

接收方的滑动窗口

接收窗口相对简单一些，根据处理的情况划分成三个部分：

  • #1 + #2 是已成功接收并确认的数据（等待应用进程读取）；
  • #3 是未收到数据但可以接收的数据；
  • #4 未收到数据并不可以接收的数据；

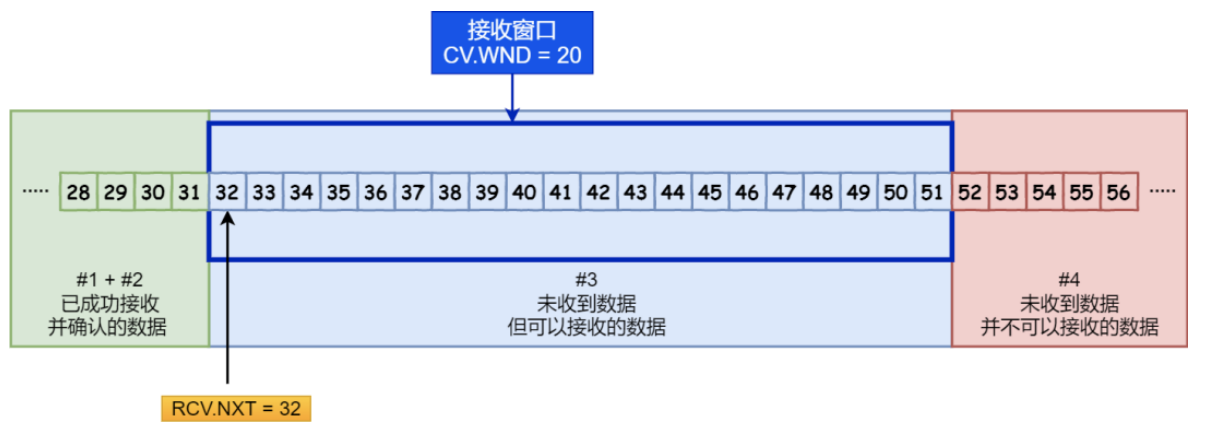

image-20201102234230910

其中三个接收部分，使用两个指针进行划分:

  • RCV.WND ：表示接收窗口的大小，它会通告给发送方
  • RCV.NXT ：是一个指针，它指向期望从发送方发送来的下一个数据字节的序列号，也就是 #3 的第一个字节
  • 指向 #4 的第一个字节是个相对指针，它需要 RCV.NXT 指针加上 RCV.WND 大小的偏移量，就可以指向 #4 的第一个字节

接收窗口和发送窗口的大小是相等的吗？

并不是完全相等，接收窗口的大小是约等于发送窗口的大小的。 因为滑动窗口并不是一成不变的。比如，当接收方的应用进程读取数据的速度非常快的话，这样的话接收窗口可以很快的就空缺出来。那么新的接收窗口大小，是通过 TCP 报文中的 Windows 字段来告诉发 送方。那么这个传输过程是存在时延的，所以接收窗口和发送窗口是约等于的关系。

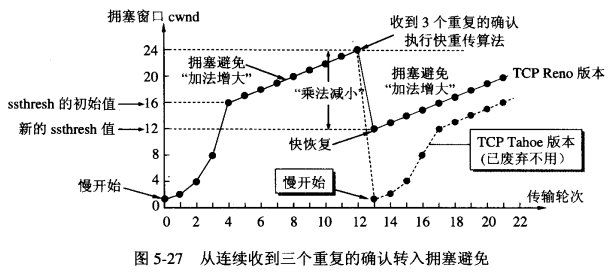

滑动窗口是固定的吗？

如果是固定窗口，就会存在两个问题：

  1. 如果说窗口过小，当传输比较大的数据的时候需要不停的对数据进行确认，会造成很大的延迟。
  2. 如果说窗口的大小定义的过大。假设发送方一次发送100个数据。但接收方只能处理50个数据。这样每次都会只对这50个数据进行确认。发送方下一次还是发送100个数据，但是接受方还是只能处理50个数据。这样就有不必要的数据来拥塞我们的链路。

窗口左边沿向右移动称为窗口合拢，发生在数据被发送和确认后(重复ACK会会被丢弃，左边沿不会左移)。

窗口右边沿向右移动称为窗口张开，发生在另一端的接收进程读取已经确认的数据并释放了TCP的接收缓存时

窗口右边沿向左移动称为窗口收缩。RFC建议不使用这种方式。但TCP必须能够在某一端这种情况时进行处理

如果左边沿到达右边沿，则称其为一个零窗口，此时发送方不能够发送任何数据
