问题背景

缓存，目的是减少繁重的IO操作，增加系统并发能力。之前做的内存方案

  1. 同一类数据，设计一个双链表，然后添加一个定时器，动态删除过期内存。
  2. 实现一个简单的LRU缓存淘汰算法。

设计内进程内缓存主要需要考虑的是

  1. 可拓展性(缓存不同类型的数据)
  2. 过期处理，怎样才能友好的删除过期数据，不能无限存储
    • 定时删除，不断循环所有key。缺点：需要遍历所有key，空耗CPU
    • 惰性删除，访问的时候判断该键是否。缺点：如果不在访问，那么就会一直存在
  3. 如果保障进程内缓存一致性
    • 单节点通知：一个节点完成修改，通知其他节点(类似raft，但raft有主)。缺点：时效性、可靠性
    • MQ订阅通知：一个节点完成修改，通知其他节点进行修改。缺点：缓存维护更复杂
    • 定时更新：单个节点定时器，定时拉去新数据，更新内存数据。缺点：时效性

实现原理

这里看看go-zero是如何实现进程缓存设计的

go-zero-cache

从图中可以看出

  1. 缓存被存放在map
  2. LRU(使用双向链表+Map实现)用于对缓存的过期删除
  3. limit 进行缓存数量限制
  4. 定时逻辑则是通过时间轮进行管理
  5. 还包含一个统计逻辑，进行缓存命中情况的上报

接下来看看它们是如何运转起来的

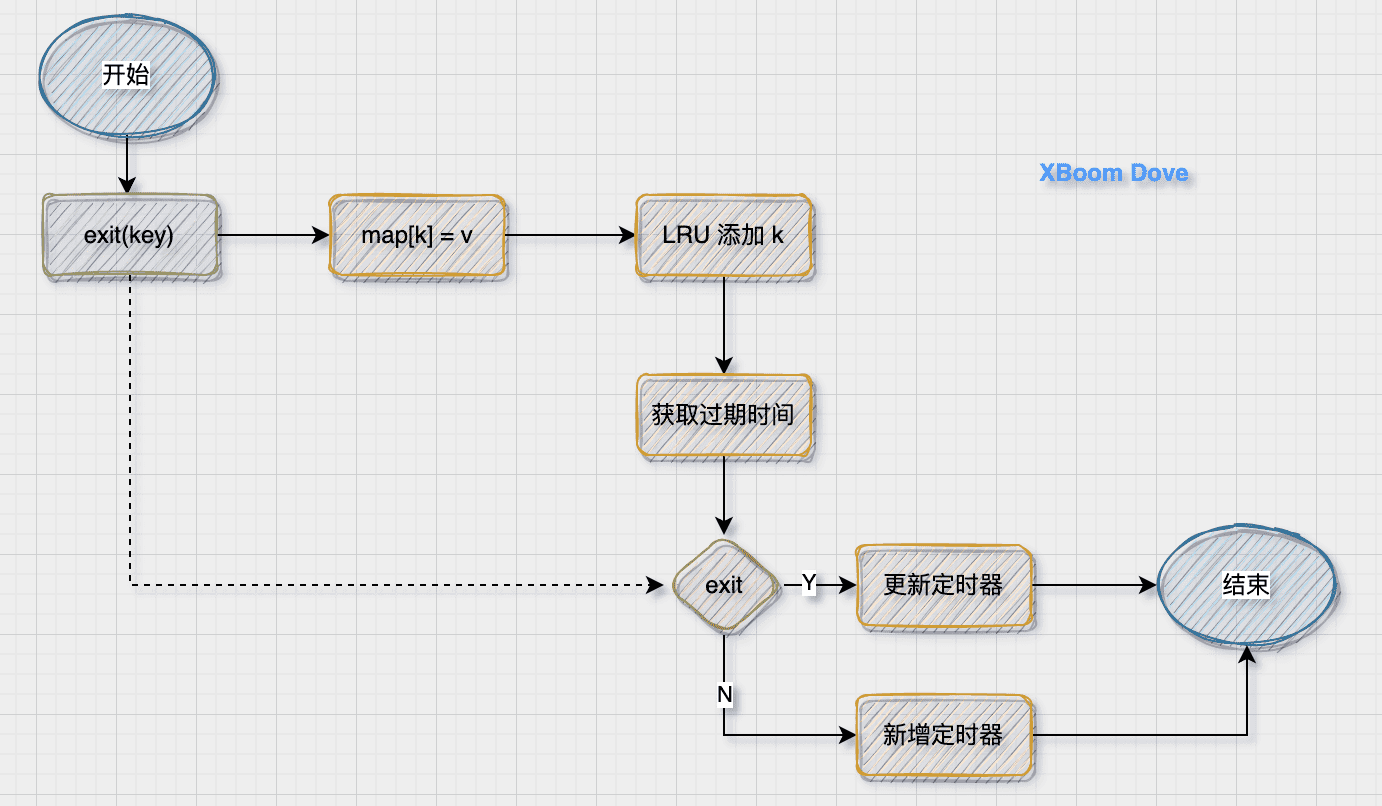

更新缓存

设置缓存要做三件事情

  1. 更新缓存
  2. 将Key到LRU管理中
  3. 添加或更新定时器
go-zero-cache15

问题1：图中还有一个获取过期时间的过程，设置缓存的时候不是应该已经设置了过期时间了吗，为什么这个地方还要再次获取？

其实这里获取的与过期时间近似的时间，目的是防止缓存雪崩

deviation:表示一个正负差值

base:给定的过期时间

v=(1+deviation−2∗deviation∗random)∗basev = (1 + deviation - 2 * deviation * random) * base

问题2：原理图中还有一个设置limit的过程，为什么在添加的过程中没有体现？

其实这是LRU内部实现的时候使用的，当LRU双向链表长度大于limit的时候，会直接删除尾部节点

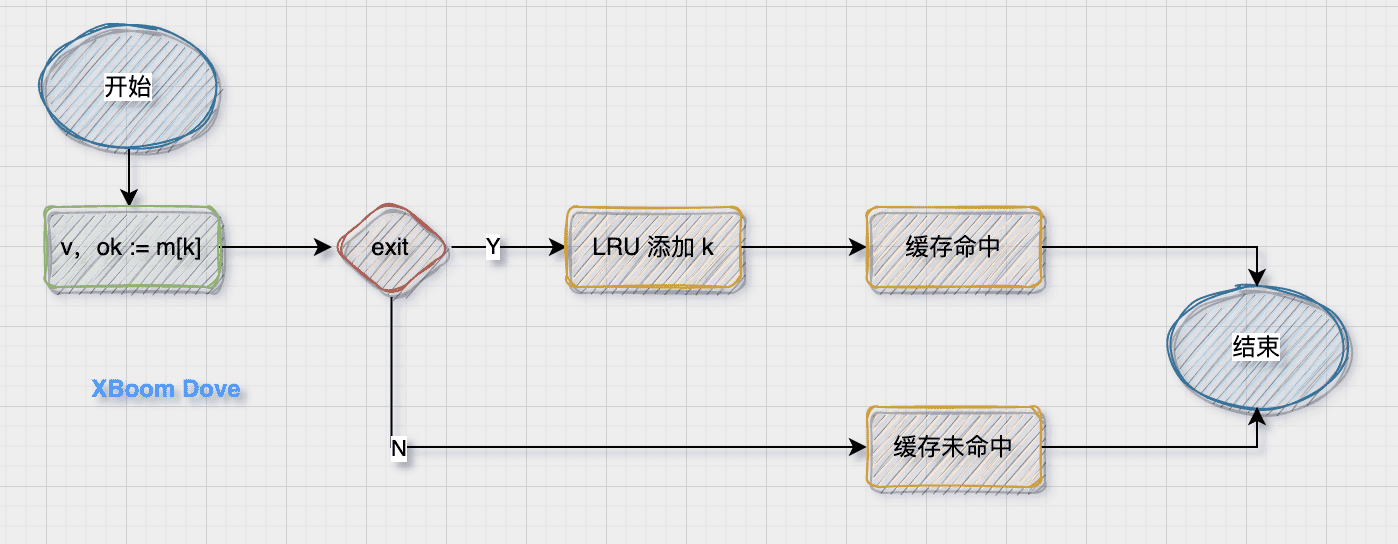

查询缓存

当缓存存在的时候，需要更新LRU。这里还添加了一个命中的逻辑

go-zero-cache16

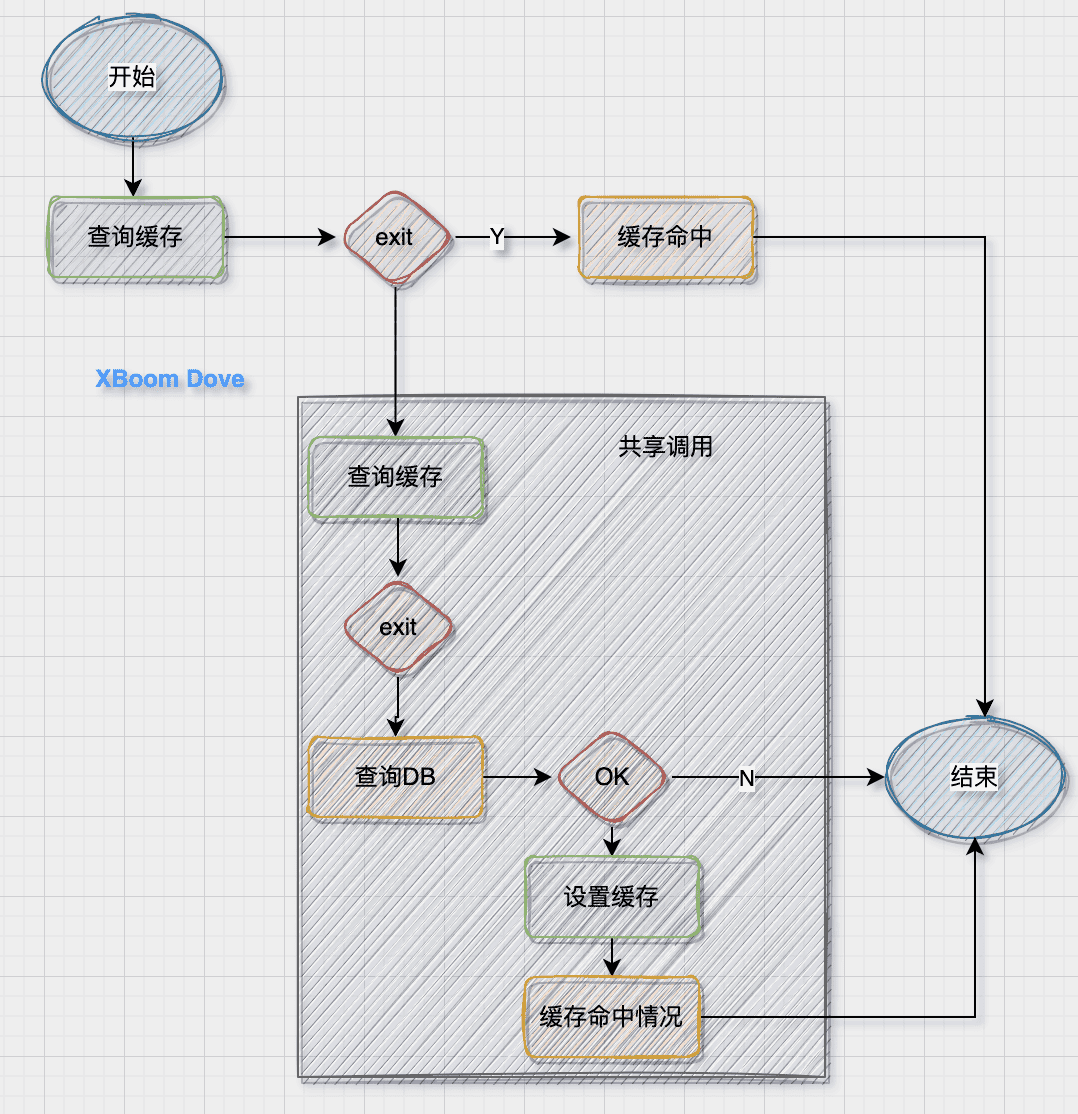

获取缓存

获取缓存与查询缓存不同的是，如果缓存中不存在，那么需要从DB获取数据并插入到缓存中

go-zero-cache18

注意：

  1. 使用共享调用防止缓存穿透
  2. 查询DB操作其实是自定义操作(所以缓存不关心数据来源)
  3. 当缓存不存在，启动共享调用逻辑的时候它再次查询了一次缓存。因为DB操作是IO操作，而查询缓存是 O(1)的map内存操作

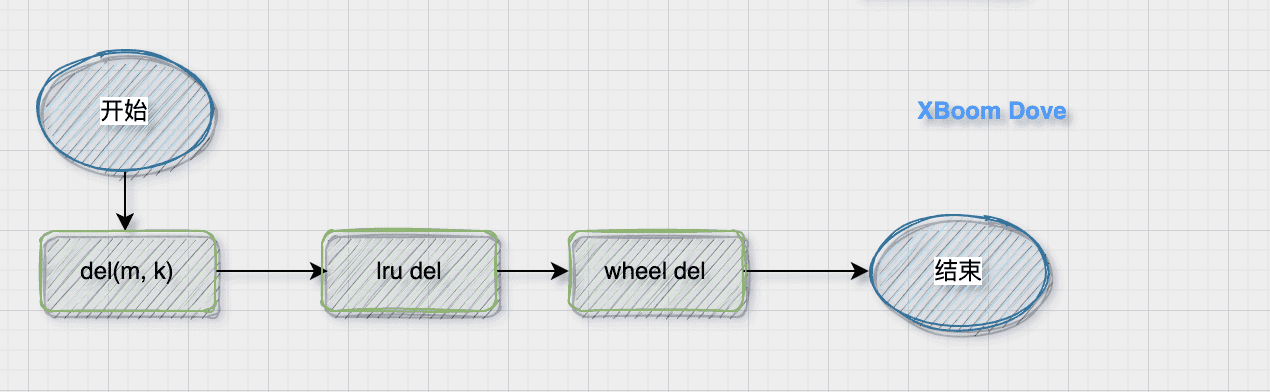

删除缓存

删除分为定时删除以及主动删除，当未更新定时器的时候，那么到期就会主动删除 K/V

如果是主动删除，则直接删除缓存，LRU 和 定时器

go-zero-cache17

技术内幕

代码路径：core/collection/cache.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 自定义缓存可选参数
CacheOption func(cache *Cache)

// 进程内缓存对象
Cache struct {
	name           string									//缓存名称，默认为 defaultCacheName="proc"
	lock           sync.Mutex             //map锁
	data           map[string]interface{} //存储缓存
	expire         time.Duration				 //过期时间
	timingWheel    *TimingWheel					 //时间轮
	lruCache       lru									 //LRU 缓存淘汰机制
	barrier        syncx.SingleFlight		 //共享调用
  unstableExpiry mathx.Unstable				 //随机过期时间差值(防止雪崩)
	stats          *cacheStat            //缓存统计
}

初始化缓存

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
func NewCache(expire time.Duration, opts ...CacheOption) (*Cache, error) {
	cache := &Cache{
		data:           make(map[string]interface{}),
		expire:         expire,
		lruCache:       emptyLruCache,
		barrier:        syncx.NewSingleFlight(),	//共享调用
		unstableExpiry: mathx.NewUnstable(expiryDeviation),
	}

  //自定义操作包含 limit设置、缓存过期时间范围 expiryDeviation
	for _, opt := range opts {
		opt(cache)
	}

	if len(cache.name) == 0 {
		cache.name = defaultCacheName	//默认名称可以忽略
	}
	cache.stats = newCacheStat(cache.name, cache.size)

  //时间轮已经订好了1s时间间隔
	timingWheel, err := NewTimingWheel(time.Second, slots, func(k, v interface{}) {
		key, ok := k.(string)
		if !ok {
			return
		}

		cache.Del(key)	//到期删除缓存
	})
	if err != nil {
		return nil, err
	}

	cache.timingWheel = timingWheel
	return cache, nil
}

查询缓存

查询缓存很简单

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// Get returns the item with the given key from c.
func (c *Cache) Get(key string) (interface{}, bool) {
	value, ok := c.doGet(key)
	if ok {
		c.stats.IncrementHit()
	} else {
		c.stats.IncrementMiss()
	}

	return value, ok
}

func (c *Cache) doGet(key string) (interface{}, bool) {
	c.lock.Lock()
	defer c.lock.Unlock()

	value, ok := c.data[key]
	if ok {
		c.lruCache.add(key)
	}

	return value, ok
}

设置缓存

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
//Set 设置缓存，默认使用缓存过期时间
func (c *Cache) Set(key string, value interface{}) {
	c.SetWithExpire(key, value, c.expire)
}

// SetWithExpire 设置缓存 自定义过期时间
func (c *Cache) SetWithExpire(key string, value interface{}, expire time.Duration) {
	c.lock.Lock()
	_, ok := c.data[key]
	c.data[key] = value
	c.lruCache.add(key)
	c.lock.Unlock()

	expiry := c.unstableExpiry.AroundDuration(expire)	//获取过期时间
	if ok {
		c.timingWheel.MoveTimer(key, expiry)
	} else {
		c.timingWheel.SetTimer(key, value, expiry)
	}
}

获取缓存

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
func (c *Cache) Take(key string, fetch func() (interface{}, error)) (interface{}, error) {
	if val, ok := c.doGet(key); ok {	//查询缓存
		c.stats.IncrementHit()
		return val, nil
	}

	var fresh bool
	val, err := c.barrier.Do(key, func() (interface{}, error) {
		// because O(1) on map search in memory, and fetch is an IO query
		// so we do double check, cache might be taken by another call
    // 再进行一次缓存操作
		if val, ok := c.doGet(key); ok {
			return val, nil
		}

		v, e := fetch()
		if e != nil {
			return nil, e
		}

		fresh = true
		c.Set(key, v)
		return v, nil
	})
	if err != nil {
		return nil, err
	}
	if fresh {
		c.stats.IncrementMiss()
		return val, nil
	}

	// got the result from previous ongoing query
	c.stats.IncrementHit()
	return val, nil
}

删除缓存

1
2
3
4
5
6
7
func (c *Cache) Del(key string) {
	c.lock.Lock()
	delete(c.data, key)			//删除k/v
	c.lruCache.remove(key)	//删除LRU
	c.lock.Unlock()
	c.timingWheel.RemoveTimer(key) //删除定时器
}

总结

  1. 设置缓存过期时间的时候，设置一个范围时间防止缓存雪崩
  2. 使用共享调用去请求数据防止缓存击穿
  3. 通过LRU进行缓存淘汰，当多副本存在可能存在缓存一致性问题
  4. 统计逻辑用于上报，并没有一个开关(可能存在性能问题)
