学习gRPC的过程中，发现gRPC是基于HTTP/2实现的，什么是HTTP2? HTTP/3又是因为什么而被推出

HTTP/1.1

随着网络的发展，单个页面为了显示和渲染需要的资源越来越多，这其中存在着一些问题

TCP连接数限制

对于同一个域名，浏览器最多只能同时创建 6~8 个 TCP 连接 (不同浏览器不一样)。为了解决数量限制，出现了 域名分片 技术，其实就是资源分域，将资源放在不同域名下 (比如二级子域名下)，这样就可以针对不同域名创建连接并请求，以一种讨巧的方式突破限制，但是滥用此技术也会造成很多问题，比如每个 TCP 连接本身需要经过 DNS 查询、三步握手、慢启动等，还占用额外的 CPU 和内存，对于服务器来说过多连接也容易造成网络拥挤、交通阻塞等，对于移动端来说问题更明显

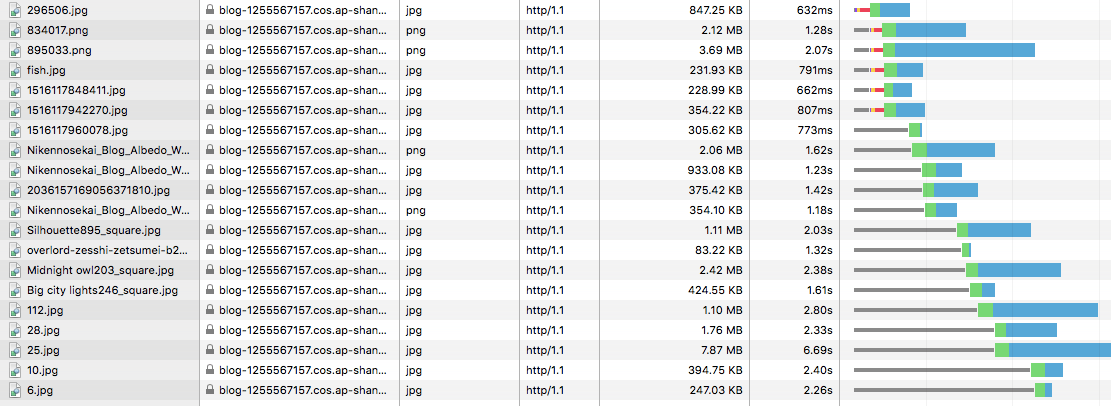

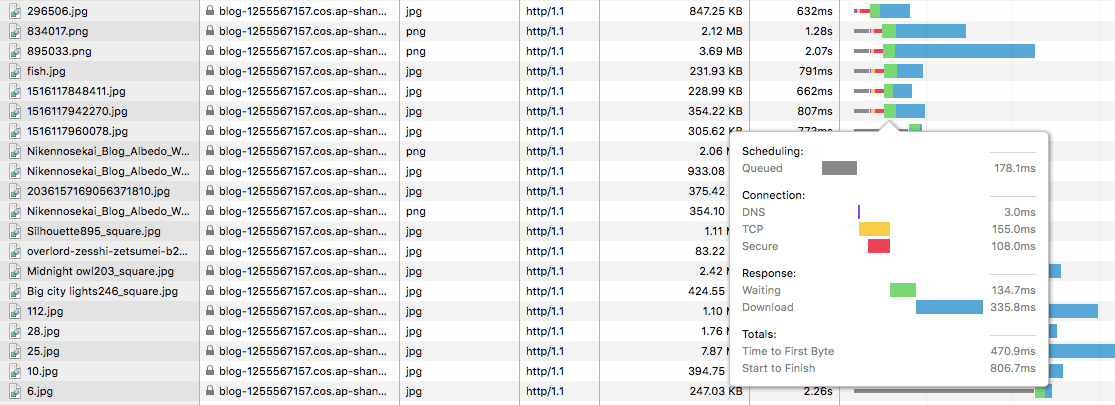

在图中可以看到新建了六个 TCP 连接，每次新建连接 DNS 解析需要时间(几 ms 到几百 ms 不等)、TCP 慢启动也需要时间、TLS 握手又要时间，而且后续请求都要等待队列调度
队头阻塞(Head-Of-Line Blocking)

每个 TCP 连接同时只能处理一个请求 - 响应，浏览器按 FIFO 原则处理请求，如果上一个响应没返回，后续请求 - 响应都会受阻。

针对队头阻塞,有以下办法来解决:

HTTP 管线化(HTTP pipelining)是将多个请求（request）整批提交的技术，而在发送过程中不需先等待服务器的回应。缺点是：第一个响应慢还是会阻塞后续响应、服务器为了按序返回相应需要缓存多个响应占用更多资源、浏览器中途断连重试服务器可能得重新处理多个请求、还有必须客户端 - 代理 - 服务器都支持管线化
将同一页面的资源分散到不同域名下，提升连接上限。对于同一个域名，Chrome默认允许同时建立 6 个 TCP持久连接，使用持久连接时。虽然能公用一个TCP管道，但一个管道同一时刻只能处理一个请求，在当前请求没有结束之前，其他的请求只能处于阻塞状态。另外如果在同一个域名下同时有10个请求发生，那么其中4个请求会进入排队等待状态，直至进行中的请求完成。
雪碧图：合并多张小图为一张大图,再用JavaScript或者CSS将小图重新“切割”出来的技术。
内联(Inlining)是另外一种防止发送很多小图请求的技巧，将图片的原始数据嵌入在CSS文件里面的URL里，减少网络请求次数
使用 quic 协议，由于使用的UDP协议，所以可以避免因为TCP自身机制而产生的对头阻塞问题
使用 SCTP 流控制传输协议

无状态特性–带来的巨大HTTP头部

报文Header一般会携带"User Agent"“Cookie”"Accept"等许多固定的头字段，存在大量重复的字段值，增加了传输的成本

明文传输–带来的不安全性

HTTP/1.1在传输数据时，所有传输的内容都是明文

不支持服务器推送消息

HTTP/2

HTTP/2由两个规范（Specification）组成：

Hypertext Transfer Protocol version 2 - RFC7540
HPACK - Header Compression for HTTP/2 - RFC7541

报文解析

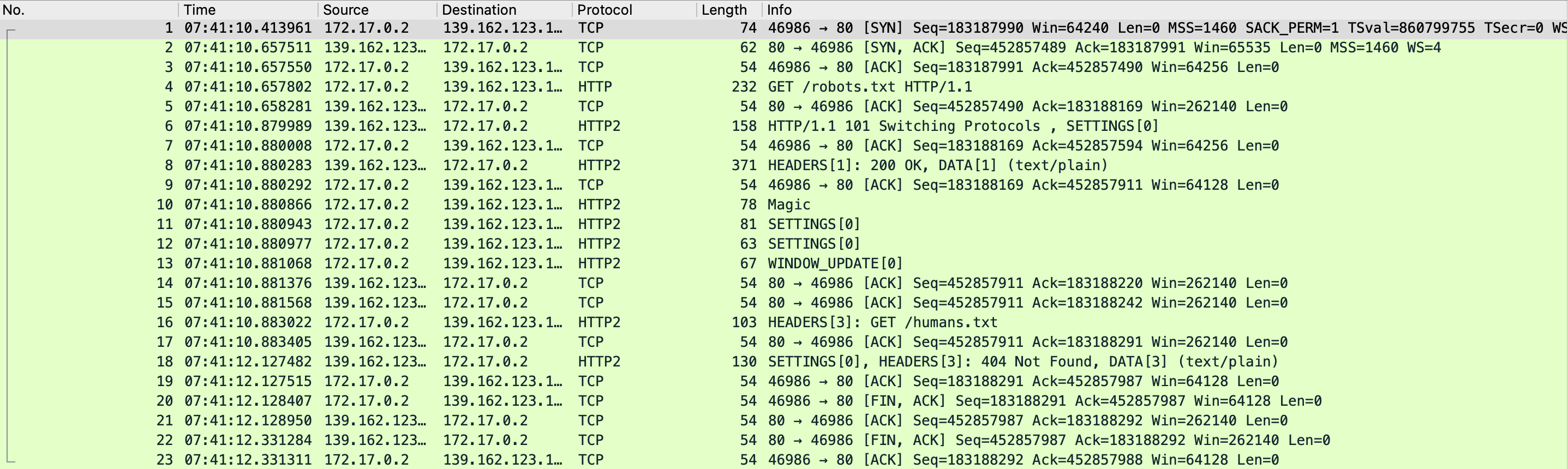

执行命令：curl --http2 -v nghttp2.org/robots.txt nghttp2.org/humans.txt

分析详情见：gRPC入门2-gRPC交互

HTTP优点

二进制传输

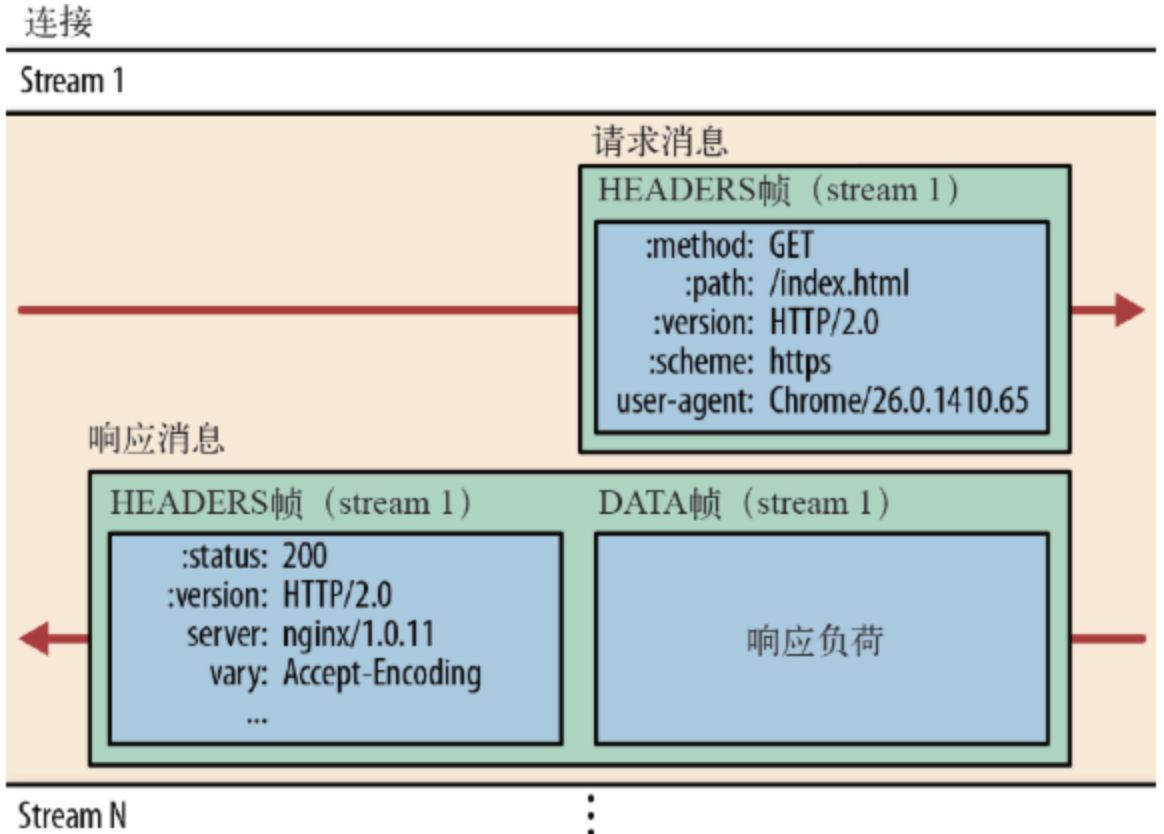

HTTP/2 采用二进制格式传输数据，而非HTTP/1.x 里纯文本形式的报文，二进制协议解析起来更高效。HTTP/2 将请求和响应数据分割为更小的帧，并且它们采用二进制编码。

它把TCP协议的部分特性挪到了应用层，把原来的"Header+Body"的消息"打散"为数个小片的二进制"帧"(Frame),用"HEADERS"帧存放头数据、“DATA"帧存放实体数据。HTTP/2数据分帧后"Header+Body"的报文结构就完全消失了，协议看到的只是一个个的"碎片”

HTTP/2 中，同域名下所有通信都在单个连接上完成，该连接可以承载任意数量的双向数据流。每个数据流都以消息的形式发送，而消息又由一个或多个帧组成。多个帧之间可以乱序发送，根据帧首部的流标识可以重新组装

Header压缩

HTTP/2并没有使用传统的压缩算法，而是开发了专门的"HPACK”算法，在客户端和服务器两端建立“字典”，用索引号表示重复的字符串，还采用哈夫曼编码来压缩整数和字符串，可以达到50%~90%的高压缩率。

具体来说:

在客户端和服务器端使用“首部表”来跟踪和存储之前发送的键-值对，对于相同的数据，不再通过每次请求和响应发送；
首部表在HTTP/2的连接存续期内始终存在，由客户端和服务器共同渐进地更新;
每个新的首部键-值对要么被追加到当前表的末尾，要么替换表中之前的值

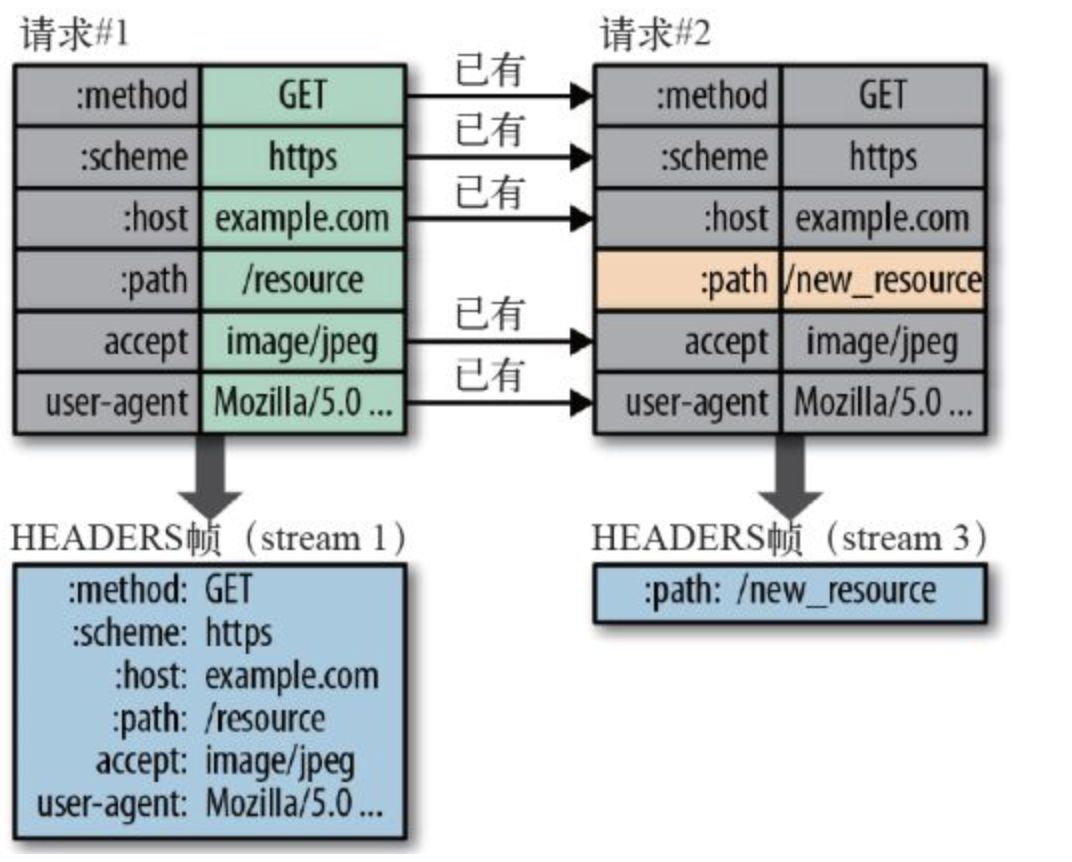

例如下图中的两个请求，请求一发送了所有的头部字段，第二个请求则只需要发送差异数据，这样可以减少冗余数据，降低开销

多路复用

在 HTTP/2 中引入了多路复用的技术。多路复用很好的解决了浏览器限制同一个域名下的请求数量的问题，同时也接更容易实现全速传输，毕竟新开一个 TCP 连接都需要慢慢提升传输速度

在 HTTP/2 中，有了二进制分帧之后，HTTP /2 不再依赖 TCP 链接去实现多流并行了，在 HTTP/2中,

同域名下所有通信都在单个连接上完成。
单个连接可以承载任意数量的双向数据流。
数据流以消息的形式发送，而消息又由一个或多个帧组成，多个帧之间可以乱序发送，因为根据帧首部的流标识可以重新组装。

这一特性，使性能有了极大提升：

同个域名只需要占用一个 TCP 连接，使用一个连接并行发送多个请求和响应,这样整个页面资源的下载过程只需要一次慢启动，同时也避免了多个TCP连接竞争带宽所带来的问题。
并行交错地发送多个请求/响应，请求/响应之间互不影响。
在HTTP/2中，每个请求都可以带一个31bit的优先值，0表示最高优先级，数值越大优先级越低。有了这个优先值，客户端和服务器就可以在处理不同的流时采取不同的策略，以最优的方式发送流、消息和帧。

Server Push

HTTP2还在一定程度上改变了传统的“请求-应答”工作模式，服务器不再是完全被动地响应请求，也可以新建“流”主动向客户端发送消息。比如，在浏览器刚请求HTML的时候就提前把可能会用到的JS、CSS文件发给客户端，减少等待的延迟，这被称为"服务器推送"（ Server Push，也叫 Cache push）
服务端可以主动推送，客户端也有权利选择是否接收。如果服务端推送的资源已经被浏览器缓存过，浏览器可以通过发送RST_STREAM帧来拒收。主动推送也遵守同源策略，换句话说，服务器不能随便将第三方资源推送给客户端，而必须是经过双方确认才行(怎么确认的？)

安全性

HTTP/2可以使用明文传输数据，不强制使用加密通信，不过格式还是二进制，只是不需要解密。

但由于HTTPS已是大势所趋，主流浏览器Chrome、Firefox等都公开宣布只支持加密的HTTP/2，所以“事实上”的HTTP/2是加密的。也就是说，互联网上通常所能见到的HTTP/2都是使用"https”协议名，跑在TLS上面。HTTP/2协议定义了两个字符串标识符：“h2"表示加密的HTTP/2，“h2c”表示明文的HTTP/2

应用层的重置连接

对于 HTTP/1 来说，是通过设置 tcp segment 里的 reset flag 来通知对端关闭连接的。这种方式会直接断开连接，下次再发请求就必须重新建立连接。HTTP/2 引入 RST_STREAM 类型的 frame，可以在不断开连接的前提下取消某个 request 的 stream，表现更好

请求优先级设置

HTTP/2 里的每个 stream 都可以设置依赖 (Dependency) 和权重，可以按依赖树分配优先级，解决了关键请求被阻塞的问题

流量控制

每个 http2 流都拥有自己的公示的流量窗口，它可以限制另一端发送数据。对于每个流来说，两端都必须告诉对方自己还有足够的空间来处理新的数据，而在该窗口被扩大前，另一端只被允许发送这么多数据

帧 - Frame

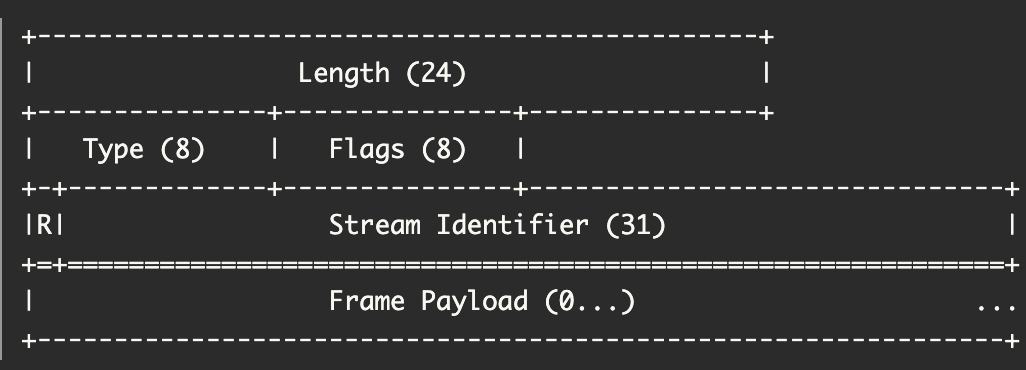

所有帧都是一个固定的 9 字节头部 (payload 之前) 跟一个指定长度的负载 (payload)

Length 代表整个 frame 的长度，用一个 24 位无符号整数表示。除非接收者在 SETTINGS_MAX_FRAME_SIZE 设置了更大的值 (大小可以是 2^14(16384) 字节到 2^24-1(16777215) 字节之间的任意值)，否则数据长度不应超过 2^14(16384) 字节。头部的 9 字节不算在这个长度里
Type 定义 frame 的类型，用 8 bits 表示。帧类型决定了帧主体的格式和语义，如果 type 为 unknown 应该忽略或抛弃。
Flags 是为帧类型相关而预留的布尔标识。标识对于不同的帧类型赋予了不同的语义。如果该标识对于某种帧类型没有定义语义，则它必须被忽略且发送的时候应该赋值为 (0x0)
R 是一个保留的比特位。这个比特的语义没有定义，发送时它必须被设置为 (0x0), 接收时需要忽略。
Stream Identifier 用作流控制，用 31 位无符号整数表示。客户端建立的 sid 必须为奇数，服务端建立的 sid 必须为偶数，值 (0x0) 保留给与整个连接相关联的帧 (连接控制消息)，而不是单个流
Frame Payload 是主体内容，由帧类型决定

共分为十种类型的帧:

HEADERS: 报头帧 (type=0x1)，用来打开一个流或者携带一个首部块片段
DATA: 数据帧 (type=0x0)，装填主体信息，可以用一个或多个 DATA 帧来返回一个请求的响应主体
PRIORITY: 优先级帧 (type=0x2)，指定发送者建议的流优先级，可以在任何流状态下发送 PRIORITY 帧，包括空闲 (idle) 和关闭 (closed) 的流
RST_STREAM: 流终止帧 (type=0x3)，用来请求取消一个流，或者表示发生了一个错误，payload 带有一个 32 位无符号整数的错误码 (Error Codes)，不能在处于空闲 (idle) 状态的流上发送 RST_STREAM 帧
SETTINGS: 设置帧 (type=0x4)，设置此 连接 的参数，作用于整个连接
PUSH_PROMISE: 推送帧 (type=0x5)，服务端推送，客户端可以返回一个 RST_STREAM 帧来选择拒绝推送的流
PING: PING 帧 (type=0x6)，判断一个空闲的连接是否仍然可用，也可以测量最小往返时间 (RTT)
GOAWAY: GOWAY 帧 (type=0x7)，用于发起关闭连接的请求，或者警示严重错误。GOAWAY 会停止接收新流，并且关闭连接前会处理完先前建立的流
WINDOW_UPDATE: 窗口更新帧 (type=0x8)，用于执行流量控制功能，可以作用在单独某个流上 (指定具体 Stream Identifier) 也可以作用整个连接 (Stream Identifier 为 0x0)，只有 DATA 帧受流量控制影响。初始化流量窗口后，发送多少负载，流量窗口就减少多少，如果流量窗口不足就无法发送，WINDOW_UPDATE 帧可以增加流量窗口大小
CONTINUATION: 延续帧 (type=0x9)，用于继续传送首部块片段序列，见首部的压缩与解压缩

HTTP/2缺点

HTTP/2的缺点是底层支撑的 TCP 协议造成的。HTTP/2的缺点主要有以下几点：

TCP 以及 TCP+TLS建立连接的延时

HTTP/2都是使用TCP协议来传输的，而如果使用HTTPS的话，还需要使用TLS协议进行安全传输，而使用TLS也需要一个握手过程，这样就需要有两个握手延迟过程：

① 在建立TCP连接的时候，需要和服务器进行三次握手来确认连接成功，也就是说需要在消耗完1.5个RTT之后才能进行数据传输。

② 进行TLS连接，TLS有两个版本——TLS1.2和TLS1.3，每个版本建立连接所花的时间不同，大致是需要1~2个RTT。

总之，在传输数据之前，我们需要花掉 3～4 个 RTT。
TCP的队头阻塞并没有彻底解决

在HTTP/2中，多个请求是跑在一个TCP管道中的。但当出现了丢包时，HTTP/2 的表现反倒不如 HTTP/1 了。因为TCP为了保证可靠传输，有个特别的“丢包重传”机制，丢失的包必须要等待重新传输确认，HTTP/2出现丢包时，整个 TCP 都要开始等待重传，那么就会阻塞该TCP连接中的所有请求。而对于 HTTP/1.1 来说，可以开启多个 TCP 连接，出现这种情况反到只会影响其中一个连接，剩余的 TCP 连接还可以正常传输数据。

HTTP3

因为HTTP/2的问题，HTTP/3诞生，一个基于 UDP 协议的“QUIC”协议，让HTTP跑在QUIC上而不是TCP上。而这个“HTTP over QUIC”就是HTTP协议的下一个大版本。

实现了类似TCP的流量控制、传输可靠性的功能
实现了快速握手功能
集成了TLS加密功能
多路复用，彻底解决TCP中队头阻塞的问题
