容器网络

一个 Linux 容器能看见的“网络栈”，实际上是被隔离在它自己的 Network Namespace 当中的

网络栈包括：网卡（Network Interface）、回环设备（Loopback Device）、路由表（Routing Table）和 iptables 规则。这些要素就构成了一个进程发起和响应网络请求的基本环境

回环设备是指拿一个大的镜像文件，如xxx.iso或xxx.img等，在此文件内建立一个文件系统，此文件就像一个新的磁盘或光盘设备一样使用。回环可以理解成回复重用，在已有设备上建立文件来模拟物理块设备

一个容器可以声明直接使用宿主机的网络栈（–net=host），即不开启 Network Namespace

1	$ docker run –d –net=host --name nginx-host nginx

在这种情况下，容器启动后，直接监听的就是宿主机的 80 端口

优点：可以为容器提供良好的网络性能，不需要进行网络转发操作

缺点：不可避免地引入共享网络资源的问题，比如端口冲突

在大多数情况下，还是希望容器进程能使用自己 Network Namespace 里的网络栈，即：拥有属于自己的 IP 地址和端口

问题1：这个被隔离的容器进程，该如何跟其他 Network Namespace 里的容器进程进行交互呢？

在 Linux 中，能够起到虚拟交换机作用的网络设备是网桥（Bridge）。它是一个工作在数据链路层（Data Link）的设备，主要功能是根据 MAC 地址学习来将数据包转发到网桥的不同端口（Port）上

Docker 项目会默认在宿主机上创建一个名叫 docker0 的网桥，凡是连接在 docker0 网桥上的容器，就可以通过它来进行通信

问题2：如果将容器连接到网桥上?

答案是使用Veth Pair，它被创建出来后，总是以两张虚拟网卡（Veth Peer）的形式成对出现的。并且，从其中一个“网卡”发出的数据包，可以直接出现在与它对应的另一张“网卡”上，哪怕这两个“网卡”在不同的 Network Namespace 里，使得 Veth Pair 被用作连接不同 Network Namespace 的“网线”

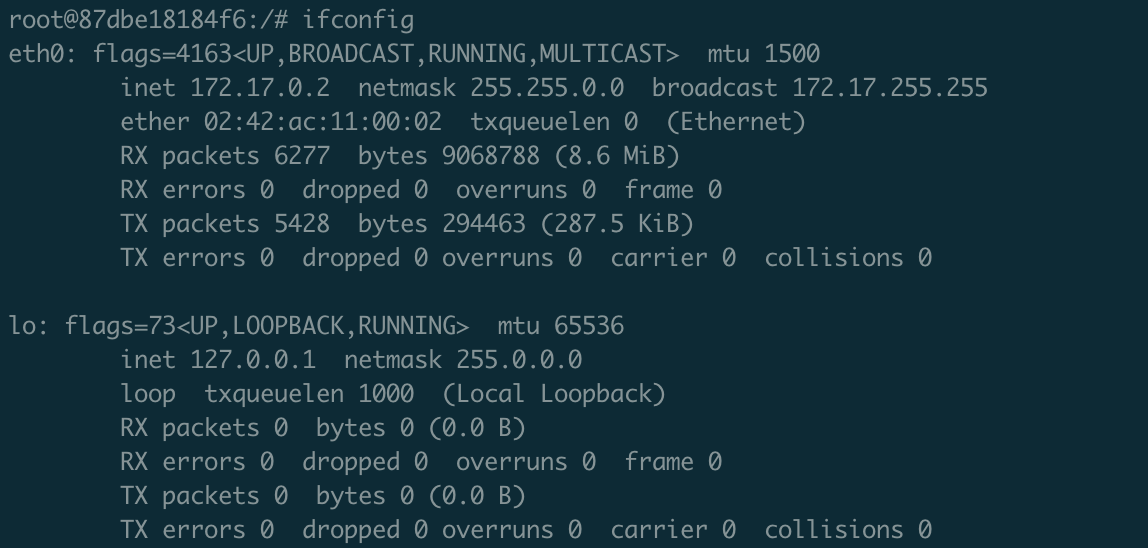

容器里 eth0 的网卡，正是一个 Veth Pair 设备在容器里的这一端

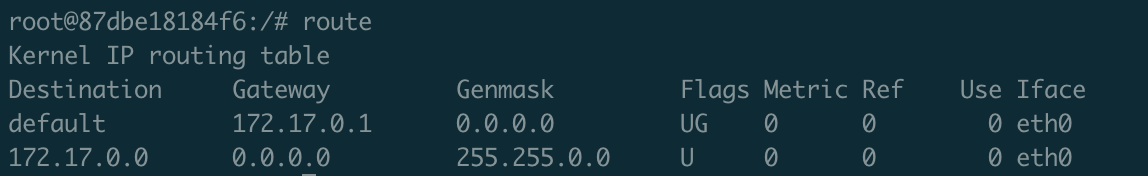

通过 route 命令查看 nginx-1 容器的路由表，可以看到，这个 eth0 网卡是这个容器里的默认路由设备；所有对 172.17.0.0/16 网段的请求，也会被交给 eth0 来处理（第二条 172.17.0.0 路由规则）

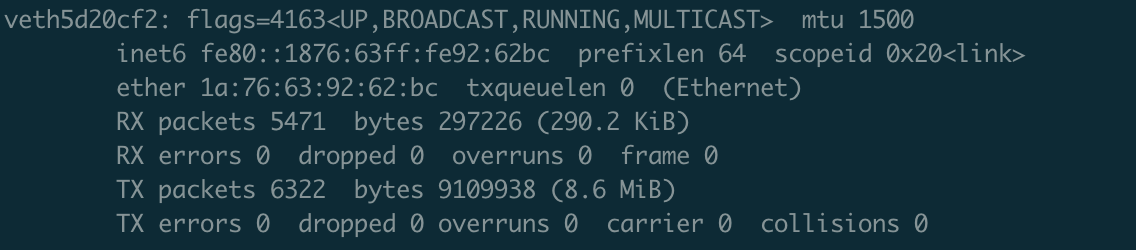

再查看Veth Pair 设备的另一端(宿主机的网络信息)，nginx-1 容器对应的 Veth Pair 设备，在宿主机上是一张虚拟网卡。它的名字叫作 veth5d20cf2

Mac 无法查看，可以通过上面的host模型进行查看
1
docker run -d --net=host --name nginx-host nginx

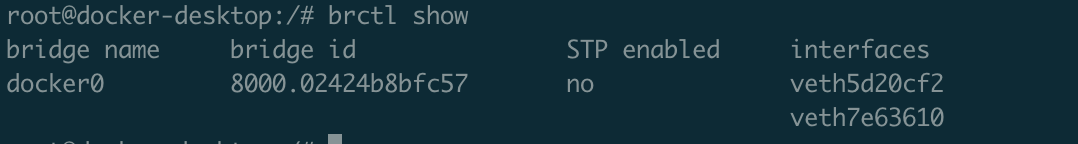

通过 brctl show 的输出，你可以看到这张网卡被“插”在了 docker0 上

如果再在这台宿主机上启动另外一个容器，将会发现一个新的名字 veth7e63610 也插在docker0网桥上

如果在 nginx-1 容器里 ping 一下 nginx-2 容器的 IP 地址（172.17.0.3），就会发现同一宿主机上的两个容器默认就是相互连通的，这是因为：

nginx-1 容器里访问 nginx-2 容器的 IP 地址（比如 ping 172.17.0.3）的时候，这个目的 IP 地址会匹配到 nginx-1 容器里的第二条路由规则。这条路由规则的网关（Gateway）是 0.0.0.0，这就意味着这是一条直连规则，即：凡是匹配到这条规则的 IP 包，应该经过本机的 eth0 网卡，通过二层网络直接发往目的主机

同一个宿主机上的不同容器通过docker0网桥进行通信

要通过二层网络到达 nginx-2 容器，就需要有 172.17.0.3 这个 IP 地址对应的 MAC 地址。所以 nginx-1 容器的网络协议栈，就需要通过 eth0 网卡发送一个 ARP 广播，来通过 IP 地址查找对应的 MAC 地址

ARP(Address Resolution Protocol)，是通过三层的 IP 地址找到对应的二层 MAC 地址的协议。
这个 eth0 网卡是一个 Veth Pair，它的一端在这个 nginx-1 容器的 Network Namespace 里，而另一端则位于宿主机上（Host Namespace），并且被“插”在了宿主机的 docker0 网桥上，变成该网桥的“从设备”。从设备会被“剥夺”调用网络协议栈处理数据包的资格，从而“降级”成为网桥上的一个端口。而这个端口唯一的作用，就是接收流入的数据包，然后把这些数据包，全部交给对应的网桥。
docker0 在收到这些 ARP 请求之后，docker0 网桥就会扮演二层交换机的角色，把 ARP 广播转发到其他被“插”在 docker0 上的虚拟网卡上。这样，同样连接在 docker0 上的 nginx-2 容器的网络协议栈就会收到这个 ARP 请求，从而将 172.17.0.3 所对应的 MAC 地址回复给 nginx-1 容器。
有了目的 MAC 地址，nginx-1 容器的 eth0 网卡就 ping 包发出去。而根据 Veth Pair 设备的原理，这个数据包会立刻出现在宿主机上的 veth5d20cf2 虚拟网卡上，然后直接流入到了 docker0 网桥里。
docker0 继续扮演二层交换机的角色。docker0 网桥根据数据包的目的 MAC 地址，在它的 CAM 表（即交换机通过 MAC 地址学习维护的端口和 MAC 地址的对应表）里查到对应的端口（Port）为：veth7e63610，然后把数据包发往这个端口。而这个端口，正是 nginx-2 容器“插”在 docker0 网桥上的另一块虚拟网卡，当然，它也是一个 Veth Pair 设备。这样，数据包就进入到了 nginx-2 容器的 Network Namespace 里。
nginx-2 的网络协议栈就会对请求进行处理，最后将响应（Pong）返回到 nginx-1。

在实际的数据传递时，上述数据的传递过程在网络协议栈的不同层次，都有 Linux 内核 Netfilter 参与其中。通过打开 iptables 的 TRACE 功能查看到数据包的传输过程，在系统日志 /var/log/syslog 或者 var/log/messages 里看到数据包传输的日志，具体方法如下所示
1
2
3
4
# 在宿主机上执行
$ iptables -t raw -A OUTPUT -p icmp -j TRACE
$ iptables -t raw -A PREROUTING -p icmp -j TRACE

docker0 网桥的工作方式可以理解为，在默认情况下，被限制在 Network Namespace 里的容器进程，实际上是通过 Veth Pair 设备 + 宿主机网桥的方式，实现了跟同其他容器的数据交换

在一台宿主机上，访问该宿主机上的容器的 IP 地址时，这个请求的数据包，也是先根据路由规则到达 docker0 网桥，然后被转发到对应的 Veth Pair 设备，最后出现在容器里

当一个容器试图连接到另外一个宿主机时，比如：ping 10.168.0.3，

请求数据包首先经过 docker0 网桥出现在宿主机上。
然后根据宿主机的路由表里的直连路由规则（10.168.0.0/24 via eth0)），对 10.168.0.3 的访问请求就会交给宿主机的 eth0 处理
这个数据包就会经宿主机的 eth0 网卡转发到宿主机网络上，最终到达 10.168.0.3 对应的宿主机上。

当遇到容器连不通“外网”的时候，先试试 docker0 网桥能不能 ping 通，然后查看一下跟 docker0 和 Veth Pair 设备相关的 iptables 规则是不是有异常

问题4：如果在另外一台宿主机（比如：10.168.0.3）上，也有一个 Docker 容器。那么，我们的 nginx-1 容器又该如何访问它呢？

在 Docker 的默认配置下，一台宿主机上的 docker0 网桥，和其他宿主机上的 docker0 网桥，没有任何关联，它们互相之间也没办法连通。所以，连接在这些网桥上的容器，自然也没办法进行通信了

创建一个整个集群“公用”的网桥，然后把集群里的所有容器都连接到这个网桥上

构建这种容器网络的核心在于：需要在已有的宿主机网络上，再通过软件构建一个覆盖在已有宿主机网络之上的、可以把所有容器连通在一起的虚拟网络，被称为：Overlay Network（覆盖网络）

容器跨主机网络

Flannel

为了解决这个容器“跨主通信”的问题，出现了那么多的容器网络方案。Flannel 项目是 CoreOS 公司主推的容器网络方案。事实上，Flannel 项目本身只是一个框架，真正为我们提供容器网络功能的，是 Flannel 的后端实现

Flannel 支持三种后端实现，也代表了三种容器跨主网络的主流实现方法

VXLAN
host-gw
UDP

UDP

假设有两台宿主机：

宿主机 Node1 上有容器 container-1，它的 IP 地址是 100.96.1.2，docker0 网桥的地址是：100.96.1.1/24
宿主机 Node2 上有容器 container-2，它的 IP 地址是 100.96.2.3，docker0 网桥的地址是：100.96.2.1/24

第一步：container-1 容器里的进程发起的 IP 包，其源地址就是 100.96.1.2，目的地址就是 100.96.2.3。

第二步：由于目的地址 100.96.2.3 并不在 Node 1 的 docker0 网桥的网段里，所以这个 IP 包会被交给默认路由规则，通过容器的网关进入 docker0 网桥（如果是同一台宿主机上的容器间通信，走的是直连规则），从而出现在宿主机上。

第三步：这时候，这个 IP 包的下一个目的地，就取决于宿主机上的路由规则了。此时，Flannel 已经在宿主机上创建出了一系列的路由规则，以 Node 1 为例，如下所示：

# 在Node 1上
$ ip route
default via 10.168.0.1 dev eth0
100.96.0.0/16 dev flannel0  proto kernel  scope link  src 100.96.1.0
100.96.1.0/24 dev docker0  proto kernel  scope link  src 100.96.1.1
10.168.0.0/24 dev eth0  proto kernel  scope link  src 10.168.0.2

可以看到，由于我们的 IP 包的目的地址是 100.96.2.3，它匹配不到本机 docker0 网桥对应的 100.96.1.0/24 网段，只能匹配到第二条、也就是 100.96.0.0/16 对应的这条路由规则，从而进入到一个叫作 flannel0 的设备中。

flannel0 的设备类型是一个 TUN 设备，TUN 设备是一种工作在三层（Network Layer）的虚拟网络设备。TUN 设备的功能是在操作系统内核和用户应用程序之间传递 IP 包

当操作系统将一个 IP 包发送给 flannel0 设备之后，flannel0 就会把这个 IP 包，交给创建这个设备的应用程序，也就是 Flannel 进程。这是一个从内核态（Linux 操作系统）向用户态（Flannel 进程）的流动方向。

反之，如果 Flannel 进程向 flannel0 设备发送了一个 IP 包，那么这个 IP 包就会出现在宿主机网络栈中，然后根据宿主机的路由表进行下一步处理。这是一个从用户态向内核态的流动方向

当 IP 包从容器经过 docker0 出现在宿主机，然后又根据路由表进入 flannel0 设备后，宿主机上的 flanneld 进程（Flannel 项目在每个宿主机上的主进程），就会收到这个 IP 包。然后，flanneld 看到了这个 IP 包的目的地址，是 100.96.2.3，就把它发送给了 Node 2 宿主机。

那么 flannelId 又是如何知道这个IP地址对应的容器运行在Node 2上面呢？

在由 Flannel 管理的容器网络里，一台宿主机上的所有容器，都属于该宿主机被分配的一个“子网”。在例子中，Node 1 的子网是 100.96.1.0/24，container-1 的 IP 地址是 100.96.1.2。Node 2 的子网是 100.96.2.0/24，container-2 的 IP 地址是 100.96.2.3。而这些子网与宿主机的对应关系，正是保存在 Etcd 当中，如下所示：

$ etcdctl ls /coreos.com/network/subnets
/coreos.com/network/subnets/100.96.1.0-24
/coreos.com/network/subnets/100.96.2.0-24
/coreos.com/network/subnets/100.96.3.0-24

所以，flanneld 进程在处理由 flannel0 传入的 IP 包时，就可以根据目的 IP 的地址（比如 100.96.2.3），匹配到对应的子网（比如 100.96.2.0/24），从 Etcd 中找到这个子网对应的宿主机的 IP 地址是 10.168.0.3

1 2	$ etcdctl get /coreos.com/network/subnets/100.96.2.0-24 {"PublicIP":"10.168.0.3"}

而对于 flanneld 来说，只要 Node 1 和 Node 2 是互通的，那么 flanneld 作为 Node 1 上的一个普通进程，就一定可以通过上述 IP 地址（10.168.0.3）访问到 Node 2，这没有任何问题

**flanneld 在收到 container-1 发给 container-2 的 IP 包之后，就会把这个 IP 包直接封装在一个 UDP 包里，然后发送给 Node 2。**这个 UDP 包的源地址，就是 flanneld 所在的 Node 1 的地址，而目的地址，则是 container-2 所在的宿主机 Node 2 的地址。

当然，这个请求得以完成的原因是，每台宿主机上的 flanneld，都监听着一个 8285 端口，所以 flanneld 只要把 UDP 包发往 Node 2 的 8285 端口即可。

通过这样一个普通的、宿主机之间的 UDP 通信，一个 UDP 包就从 Node 1 到达了 Node 2。而 Node 2 上监听 8285 端口的进程也是 flanneld，所以这时候，flanneld 就可以从这个 UDP 包里解析出封装在里面的、container-1 发来的原 IP 包。

而接下来 flanneld 的工作就非常简单了：flanneld 会直接把这个 IP 包发送给它所管理的 TUN 设备，即 flannel0 设备。根据我前面讲解的 TUN 设备的原理，这正是一个从用户态向内核态的流动方向（Flannel 进程向 TUN 设备发送数据包），所以 Linux 内核网络栈就会负责处理这个 IP 包，具体的处理方法，就是通过本机的路由表来寻找这个 IP 包的下一步流向。而 Node 2 上的路由表，跟 Node 1 非常类似，如下所示：

# 在Node 2上
$ ip route
default via 10.168.0.1 dev eth0
100.96.0.0/16 dev flannel0  proto kernel  scope link  src 100.96.2.0
100.96.2.0/24 dev docker0  proto kernel  scope link  src 100.96.2.1
10.168.0.0/24 dev eth0  proto kernel  scope link  src 10.168.0.3

由于这个 IP 包的目的地址是 100.96.2.3，它跟第三条、也就是 100.96.2.0/24 网段对应的路由规则匹配更加精确。所以，Linux 内核就会按照这条路由规则，把这个 IP 包转发给 docker0 网桥。

接下来的流程，docker0 网桥会扮演二层交换机的角色，将数据包发送给正确的端口，进而通过 Veth Pair 设备进入到 container-2 的 Network Namespace 里。而 container-2 返回给 container-1 的数据包，则会经过与上述过程完全相反的路径回到 container-1 中。

需要注意的是，上述流程要正确工作还有一个重要的前提，那就是 docker0 网桥的地址范围必须是 Flannel 为宿主机分配的子网。这个很容易实现，以 Node 1 为例，你只需要给它上面的 Docker Daemon 启动时配置如下所示的 bip 参数即可：

1 2	$ FLANNEL_SUBNET=100.96.1.1/24 $ dockerd --bip=$FLANNEL_SUBNET ...

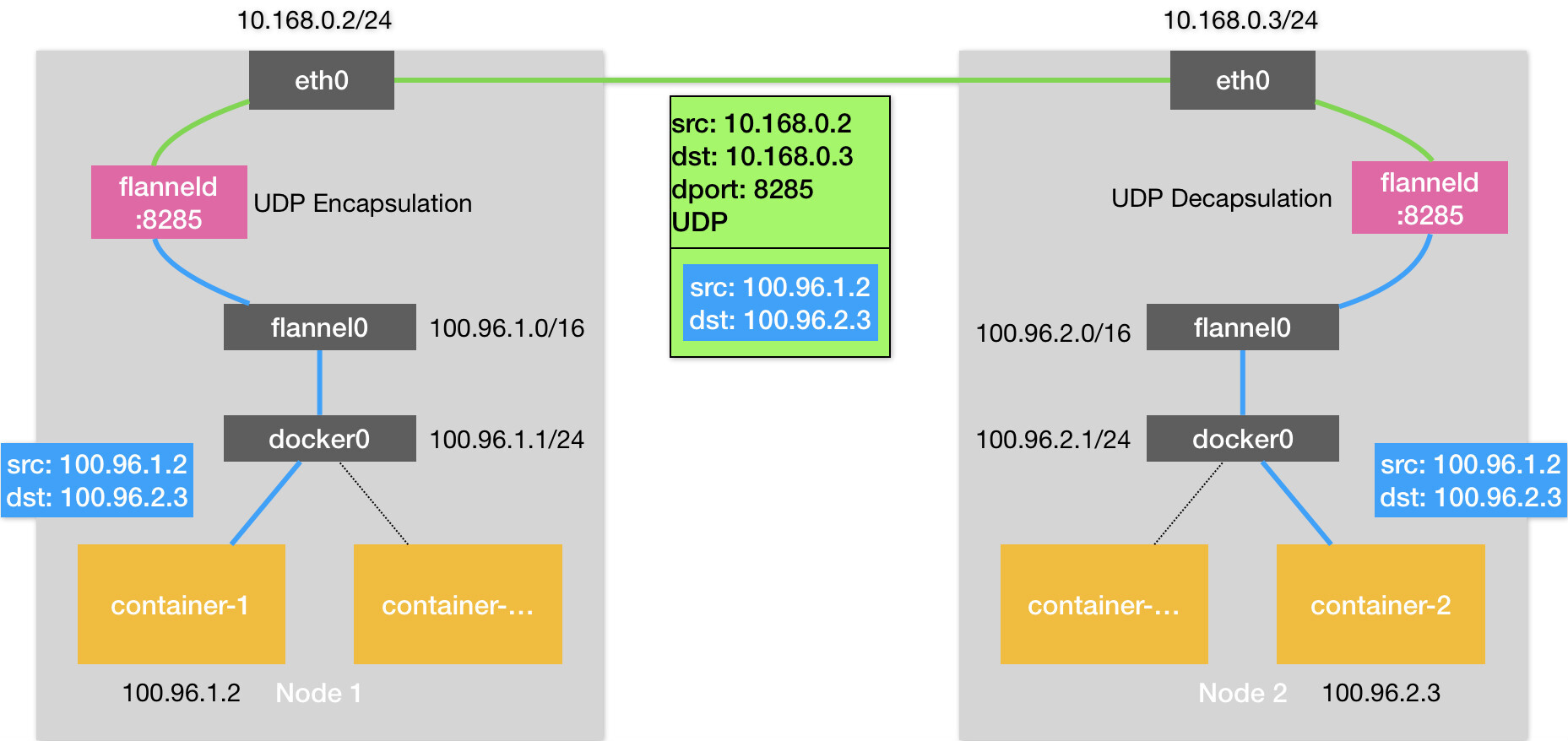

以上，就是基于 Flannel UDP 模式的跨主通信的基本原理了，如下所示。

可以看到，Flannel UDP 模式提供的其实是一个三层的 Overlay 网络，即：它首先对发出端的 IP 包进行 UDP 封装，然后在接收端进行解封装拿到原始的 IP 包，进而把这个 IP 包转发给目标容器。这就好比，Flannel 在不同宿主机上的两个容器之间打通了一条“隧道”，使得这两个容器可以直接使用 IP 地址进行通信，而无需关心容器和宿主机的分布情况。

上述 UDP 模式有严重的性能问题，所以已经被废弃了。

相比于两台宿主机之间的直接通信，基于 Flannel UDP 模式的容器通信多了一个额外的步骤，即 flanneld 的处理过程。而这个过程，由于使用到了 flannel0 这个 TUN 设备，仅在发出 IP 包的过程中，就需要经过三次用户态与内核态之间的数据拷贝，如下所示：

可以看到：

第一次，用户态的容器进程发出的 IP 包经过 docker0 网桥进入内核态；
第二次，IP 包根据路由表进入 TUN（flannel0）设备，从而回到用户态的 flanneld 进程；
第三次，flanneld 进行 UDP 封包之后重新进入内核态，将 UDP 包通过宿主机的 eth0 发出去。

此外，我们还可以看到，Flannel 进行 UDP 封装（Encapsulation）和解封装（Decapsulation）的过程，也都是在用户态完成的。这也正是造成 Flannel UDP 模式性能不好的主要原因

VXLAN

即 Virtual Extensible LAN（虚拟可扩展局域网），是 Linux 内核本身就支持的一种网络虚似化技术。所以说，VXLAN 可以完全在内核态实现上述封装和解封装的工作，从而通过与前面相似的“隧道”机制，构建出覆盖网络（Overlay Network）

VXLAN 的覆盖网络的设计思想是：在现有的三层网络之上，“覆盖”一层虚拟的、由内核 VXLAN 模块负责维护的二层网络，使得连接在这个 VXLAN 二层网络上的“主机”（虚拟机或者容器都可以）之间，可以像在同一个局域网（LAN）里那样自由通信。当然，实际上，这些“主机”可能分布在不同的宿主机上，甚至是分布在不同的物理机房里。

而为了能够在二层网络上打通“隧道”，VXLAN 会在宿主机上设置一个特殊的网络设备作为“隧道”的两端。这个设备就叫作 VTEP，即：VXLAN Tunnel End Point（虚拟隧道端点）。

而 VTEP 设备的作用，其实跟前面的 flanneld 进程非常相似。只不过，它进行封装和解封装的对象，是二层数据帧（Ethernet frame）；而且这个工作的执行流程，全部是在内核里完成的（因为 VXLAN 本身就是 Linux 内核中的一个模块）。

上述基于 VTEP 设备进行“隧道”通信的流程，如下所示：

可以看到，图中每台宿主机上名叫 flannel.1 的设备，就是 VXLAN 所需的 VTEP 设备，它既有 IP 地址，也有 MAC 地址。现在，我们的 container-1 的 IP 地址是 10.1.15.2，要访问的 container-2 的 IP 地址是 10.1.16.3。那么，与前面 UDP 模式的流程类似，当 container-1 发出请求之后，这个目的地址是 10.1.16.3 的 IP 包，会先出现在 docker0 网桥，然后被路由到本机 flannel.1 设备进行处理。也就是说，来到了“隧道”的入口。为了方便叙述，我接下来会把这个 IP 包称为“原始 IP 包”。

为了能够将“原始 IP 包”封装并且发送到正确的宿主机，VXLAN 就需要找到这条“隧道”的出口，即：目的宿主机的 VTEP 设备。而这个设备的信息，正是每台宿主机上的 flanneld 进程负责维护的。比如，当 Node 2 启动并加入 Flannel 网络之后，在 Node 1（以及所有其他节点）上，flanneld 就会添加一条如下所示的路由规则：

$ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
...
10.1.16.0       10.1.16.0       255.255.255.0   UG    0      0        0 flannel.1

这条规则的意思是：凡是发往 10.1.16.0/24 网段的 IP 包，都需要经过 flannel.1 设备发出，并且，它最后被发往的网关地址是：10.1.16.0。从图 3 的 Flannel VXLAN 模式的流程图中我们可以看到，10.1.16.0 正是 Node 2 上的 VTEP 设备（也就是 flannel.1 设备）的 IP 地址。为了方便叙述，接下来我会把 Node 1 和 Node 2 上的 flannel.1 设备分别称为“源 VTEP 设备”和“目的 VTEP 设备”。而这些 VTEP 设备之间，就需要想办法组成一个虚拟的二层网络，即：通过二层数据帧进行通信。

“源 VTEP 设备”收到“原始 IP 包”后，就要想办法把“原始 IP 包”加上一个目的 MAC 地址，封装成一个二层数据帧，然后发送给“目的 VTEP 设备”（当然，这么做还是因为这个 IP 包的目的地址不是本机）。

目的 VTEP 设备的 MAC 地址是什么？

此时，根据前面的路由记录，我们已经知道了“目的 VTEP 设备”的 IP 地址。而要根据三层 IP 地址查询对应的二层 MAC 地址，这正是 ARP（Address Resolution Protocol ）表的功能。而这里要用到的 ARP 记录，也是 flanneld 进程在 Node 2 节点启动时，自动添加在 Node 1 上的。我们可以通过 ip 命令看到它，如下所示：

1
2
3

# 在Node 1上
$ ip neigh show dev flannel.1
10.1.16.0 lladdr 5e:f8:4f:00:e3:37 PERMANENT

这条记录的意思非常明确，即：IP 地址 10.1.16.0，对应的 MAC 地址是 5e:f8:4f:00:e3:37。

可以看到，最新版本的 Flannel 并不依赖 L3 MISS 事件和 ARP 学习，而会在每台节点启动时把它的 VTEP 设备对应的 ARP 记录，直接下放到其他每台宿主机上

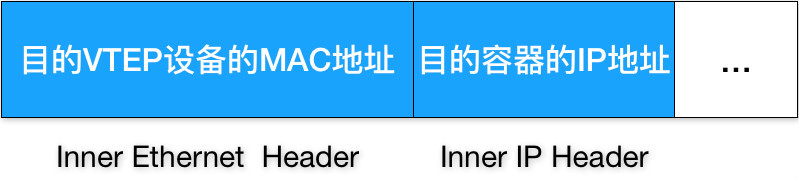

有了这个“目的 VTEP 设备”的 MAC 地址，Linux 内核就可以开始二层封包工作了。这个二层帧的格式，如下所示：

可以看到，Linux 内核会把“目的 VTEP 设备”的 MAC 地址，填写在图中的 Inner Ethernet Header 字段，得到一个二层数据帧。需要注意的是，上述封包过程只是加一个二层头，不会改变“原始 IP 包”的内容。所以图中的 Inner IP Header 字段，依然是 container-2 的 IP 地址，即 10.1.16.3。

但是，上面提到的这些 VTEP 设备的 MAC 地址，对于宿主机网络来说并没有什么实际意义。所以上面封装出来的这个数据帧，并不能在我们的宿主机二层网络里传输。为了方便叙述，我们把它称为“内部数据帧”（Inner Ethernet Frame）。Linux 内核还需要再把“内部数据帧”进一步封装成为宿主机网络里的一个普通的数据帧，好让它“载着”“内部数据帧”，通过宿主机的 eth0 网卡进行传输。我们把这次要封装出来的、宿主机对应的数据帧称为“外部数据帧”（Outer Ethernet Frame）。

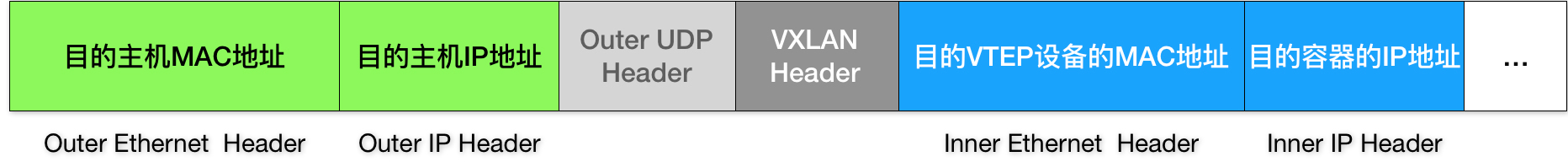

为了实现这个“搭便车”的机制，Linux 内核会在“内部数据帧”前面，加上一个特殊的 VXLAN 头，用来表示这个“乘客”实际上是一个 VXLAN 要使用的数据帧。而这个 VXLAN 头里有一个重要的标志叫作 VNI，它是 VTEP 设备识别某个数据帧是不是应该归自己处理的重要标识。而在 Flannel 中，VNI 的默认值是 1，这也是为何，宿主机上的 VTEP 设备都叫作 flannel.1 的原因，这里的“1”，其实就是 VNI 的值。

然后，Linux 内核会把这个数据帧封装进一个 UDP 包里发出去。

所以，跟 UDP 模式类似，在宿主机看来，它会以为自己的 flannel.1 设备只是在向另外一台宿主机的 flannel.1 设备，发起了一次普通的 UDP 链接。它哪里会知道，这个 UDP 包里面，其实是一个完整的二层数据帧。这是不是跟特洛伊木马的故事非常像呢？不过，不要忘了，一个 flannel.1 设备只知道另一端的 flannel.1 设备的 MAC 地址，却不知道对应的宿主机地址是什么。也就是说，这个 UDP 包该发给哪台宿主机呢？在这种场景下，flannel.1 设备实际上要扮演一个“网桥”的角色，在二层网络进行 UDP 包的转发。而在 Linux 内核里面，“网桥”设备进行转发的依据，来自于一个叫作 FDB（Forwarding Database）的转发数据库。

不难想到，这个 flannel.1“网桥”对应的 FDB 信息，也是 flanneld 进程负责维护的。它的内容可以通过 bridge fdb 命令查看到，如下所示：

1
2
3

# 在Node 1上，使用“目的VTEP设备”的MAC地址进行查询
$ bridge fdb show flannel.1 | grep 5e:f8:4f:00:e3:37
5e:f8:4f:00:e3:37 dev flannel.1 dst 10.168.0.3 self permanent

可以看到，在上面这条 FDB 记录里，指定了这样一条规则，即：发往我们前面提到的“目的 VTEP 设备”（MAC 地址是 5e:f8:4f:00:e3:37）的二层数据帧，应该通过 flannel.1 设备，发往 IP 地址为 10.168.0.3 的主机。显然，这台主机正是 Node 2，UDP 包要发往的目的地就找到了。

所以接下来的流程，就是一个正常的、宿主机网络上的封包工作。

我们知道，UDP 包是一个四层数据包，所以 Linux 内核会在它前面加上一个 IP 头，即原理图中的 Outer IP Header，组成一个 IP 包。并且，在这个 IP 头里，会填上前面通过 FDB 查询出来的目的主机的 IP 地址，即 Node 2 的 IP 地址 10.168.0.3。然后，Linux 内核再在这个 IP 包前面加上二层数据帧头，即原理图中的 Outer Ethernet Header，并把 Node 2 的 MAC 地址填进去。这个 MAC 地址本身，是 Node 1 的 ARP 表要学习的内容，无需 Flannel 维护。这时候，我们封装出来的“外部数据帧”的格式，如下所示：

这样，封包工作就宣告完成了。接下来，Node 1 上的 flannel.1 设备就可以把这个数据帧从 Node 1 的 eth0 网卡发出去。显然，这个帧会经过宿主机网络来到 Node 2 的 eth0 网卡。这时候，Node 2 的内核网络栈会发现这个数据帧里有 VXLAN Header，并且 VNI=1。所以 Linux 内核会对它进行拆包，拿到里面的内部数据帧，然后根据 VNI 的值，把它交给 Node 2 上的 flannel.1 设备。而 flannel.1 设备则会进一步拆包，取出“原始 IP 包”。接下来就回到了我在上一篇文章中分享的单机容器网络的处理流程。最终，IP 包就进入到了 container-2 容器的 Network Namespace 里。以上，就是 Flannel VXLAN 模式的具体工作原理了。

Flannel 能负责保证二层网络（MAC 地址）的连通性吗？

CNI网络插件

UDP与VXLAN都需要容器连接在 docker0 网桥上。而网络插件则在宿主机上创建了一个特殊的设备（UDP 模式创建的是 TUN 设备，VXLAN 模式创建的则是 VTEP 设备），docker0 与这个设备之间，通过 IP 转发（路由表）进行协作

网络插件是通过某种方法，把不同宿主机上的特殊设备连通，从而达到容器跨主机通信的目的。

Kubernetes 是通过一个叫作 CNI 的接口，维护了一个单独的网桥来代替 docker0。这个网桥的名字就叫作：CNI 网桥，它在宿主机上的设备名称默认是：cni0

以 Flannel 的 VXLAN 模式为例，在 Kubernetes 环境里，它的工作方式跟我们在上一篇文章中讲解的没有任何不同。只不过，docker0 网桥被替换成了 CNI 网桥而已

Kubernetes 为 Flannel 分配的子网范围是 10.244.0.0/16。这个参数可以在部署的时候指定

1	$ kubeadm init --pod-network-cidr=10.244.0.0/16

也可以在部署完成后，通过修改 kube-controller-manager 的配置文件来指定。这时候，假设 Infra-container-1 要访问 Infra-container-2（也就是 Pod-1 要访问 Pod-2），这个 IP 包的源地址就是 10.244.0.2，目的 IP 地址是 10.244.1.3。而此时，Infra-container-1 里的 eth0 设备，同样是以 Veth Pair 的方式连接在 Node 1 的 cni0 网桥上。所以这个 IP 包就会经过 cni0 网桥出现在宿主机上

此时，Node 1 上的路由表，如下所示：

# 在Node 1上
$ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
...
10.244.0.0      0.0.0.0         255.255.255.0   U     0      0        0 cni0
10.244.1.0      10.244.1.0      255.255.255.0   UG    0      0        0 flannel.1
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 docker0

因为我们的 IP 包的目的 IP 地址是 10.244.1.3，所以它只能匹配到第二条规则，也就是 10.244.1.0 对应的这条路由规则。可以看到，这条规则指定了本机的 flannel.1 设备进行处理。并且，flannel.1 在处理完后，要将 IP 包转发到的网关（Gateway），正是“隧道”另一端的 VTEP 设备，也就是 Node 2 的 flannel.1 设备。所以，接下来的流程，就跟上一篇文章中介绍过的 Flannel VXLAN 模式完全一样了

需要注意的是，CNI 网桥只是接管所有 CNI 插件负责的、即 Kubernetes 创建的容器（Pod）。而此时，如果你用 docker run 单独启动一个容器，那么 Docker 项目还是会把这个容器连接到 docker0 网桥上。所以这个容器的 IP 地址，一定是属于 docker0 网桥的 172.17.0.0/16 网段。

Kubernetes 之所以要设置这样一个与 docker0 网桥功能几乎一样的 CNI 网桥，主要原因包括两个方面：

一方面，Kubernetes 项目并没有使用 Docker 的网络模型（CNM），所以它并不希望、也不具备配置 docker0 网桥的能力；
另一方面，这还与 Kubernetes 如何配置 Pod，也就是 Infra 容器的 Network Namespace 密切相关。

Kubernetes 创建一个 Pod 的第一步，就是创建并启动一个 Infra 容器，用来“hold”住这个 Pod 的 Network Namespace。所以，CNI 的设计思想，就是：Kubernetes 在启动 Infra 容器之后，就可以直接调用 CNI 网络插件，为这个 Infra 容器的 Network Namespace，配置符合预期的网络栈。

那么它是怎么完成这个网络栈的配置的呢？

在部署 Kubernetes 的时候，有一个步骤是安装 kubernetes-cni 包，它的目的就是在宿主机上安装 CNI 插件所需的基础可执行文件，在安装完成后，你可以在宿主机的 /opt/cni/bin 目录下看到它们，如下所示：

$ ls -al /opt/cni/bin/
total 73088
-rwxr-xr-x 1 root root  3890407 Aug 17  2017 bridge
-rwxr-xr-x 1 root root  9921982 Aug 17  2017 dhcp
-rwxr-xr-x 1 root root  2814104 Aug 17  2017 flannel
-rwxr-xr-x 1 root root  2991965 Aug 17  2017 host-local
-rwxr-xr-x 1 root root  3475802 Aug 17  2017 ipvlan
-rwxr-xr-x 1 root root  3026388 Aug 17  2017 loopback
-rwxr-xr-x 1 root root  3520724 Aug 17  2017 macvlan
-rwxr-xr-x 1 root root  3470464 Aug 17  2017 portmap
-rwxr-xr-x 1 root root  3877986 Aug 17  2017 ptp
-rwxr-xr-x 1 root root  2605279 Aug 17  2017 sample
-rwxr-xr-x 1 root root  2808402 Aug 17  2017 tuning
-rwxr-xr-x 1 root root  3475750 Aug 17  2017 vlan

这些 CNI 的基础可执行文件，按照功能可以分为三类：

第一类，叫作 Main 插件，它是用来创建具体网络设备的二进制文件。比如，bridge（网桥设备）、ipvlan、loopback（lo 设备）、macvlan、ptp（Veth Pair 设备），以及 vlan。我在前面提到过的 Flannel、Weave 等项目，都属于“网桥”类型的 CNI 插件。所以在具体的实现中，它们往往会调用 bridge 这个二进制文件。
第二类，叫作 IPAM（IP Address Management）插件，它是负责分配 IP 地址的二进制文件。比如，dhcp，这个文件会向 DHCP 服务器发起请求；host-local，则会使用预先配置的 IP 地址段来进行分配。
第三类，是由 CNI 社区维护的内置 CNI 插件。比如：
- flannel，就是专门为 Flannel 项目提供的 CNI 插件；
- tuning，是一个通过 sysctl 调整网络设备参数的二进制文件；
- portmap，是一个通过 iptables 配置端口映射的二进制文件；
- bandwidth，是一个使用 Token Bucket Filter (TBF) 来进行限流的二进制文件。

从这些二进制文件中，我们可以看到，如果要实现一个给 Kubernetes 用的容器网络方案，其实需要做两部分工作，以 Flannel 项目为例：

首先，实现这个网络方案本身。这一部分需要编写的，其实就是 flanneld 进程里的主要逻辑。比如，创建和配置 flannel.1 设备、配置宿主机路由、配置 ARP 和 FDB 表里的信息等等。然后，实现该网络方案对应的 CNI 插件。这一部分主要需要做的，就是配置 Infra 容器里面的网络栈，并把它连接在 CNI 网桥上。

由于 Flannel 项目对应的 CNI 插件已经被内置了，所以它无需再单独安装。而对于 Weave、Calico 等其他项目来说，我们就必须在安装插件的时候，把对应的 CNI 插件的可执行文件放在 /opt/cni/bin/ 目录下。

实际上，对于 Weave、Calico 这样的网络方案来说，它们的 DaemonSet 只需要挂载宿主机的 /opt/cni/bin/，就可以实现插件可执行文件的安装了。你可以想一下具体应该怎么做，就当作一个课后小问题留给你去实践了。

接下来，你就需要在宿主机上安装 flanneld（网络方案本身）。而在这个过程中，flanneld 启动后会在每台宿主机上生成它对应的 CNI 配置文件（它其实是一个 ConfigMap），从而告诉 Kubernetes，这个集群要使用 Flannel 作为容器网络方案。

这个 CNI 配置文件的内容如下所示：

$ cat /etc/cni/net.d/10-flannel.conflist
{
  "name": "cbr0",
  "plugins": [
    {
      "type": "flannel",
      "delegate": {
        "hairpinMode": true,
        "isDefaultGateway": true
      }
    },
    {
      "type": "portmap",
      "capabilities": {
        "portMappings": true
      }
    }
  ]
}
